Schwimmbadsteuerung Aquantic Goslar

Bei der Filtersteuerungsanlage Aquantic Goslar, setzten wir neben der Schaltschrankplanung, des Schaltschrankbaus und dem Konzept der Kreislaufansteuerungen, ebenfalls die Visualisierung und das Datenlogging für die verteilten Steuerungen um.

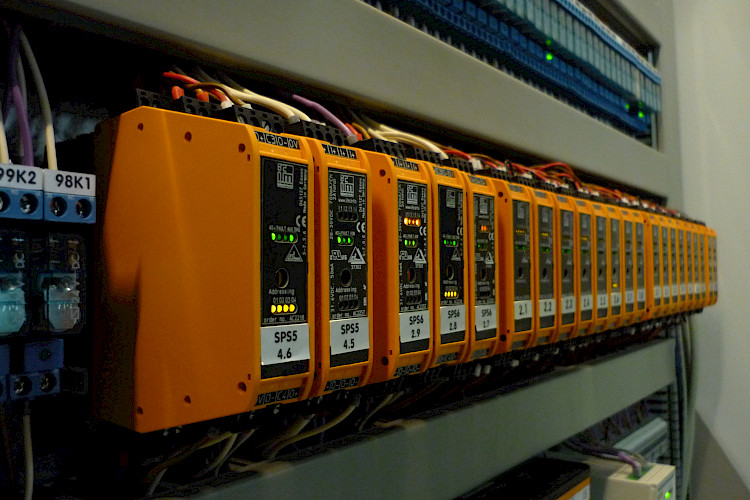

Die Schwimmbadsteuerung wird über acht kleinere, verteilte SPSen durchgeführt. Obwohl die Kreisläufe miteinander interagieren, wurde auf eine starke Kohäsion bei den einzelnen Kreisläufen und SPSen geachtet. Die Kopplung der einzelnen Module beschränkt sich auf wenige Signale. Dadurch wird eine Fortführung des Anlagenbetriebes auch bei defekten Teilbereichen ermöglicht.

Durch die eingesetzte Zustandsorientierte Programmierung, ist jeder Zustand der Anlagen auf einen Blick erkennbar.

Die Vernetzung wird über ein dediziertes LAN betrieben. Um die Distanzen von über einem Kilometer zu überbrücken, wird ebenfalls der MPI Bus eingesetzt. Der Zugriff von außen wird über einen VPN Dienst abgesichert. Der Zugriff auf das Steuerungsnetz erfolgt selbstverständlich physikalisch getrennt.

Die Visualisierungen wurden in einer XEN basierten virtualisierten Umgebung eingeschlossen, um einen stark abgeschotteten Zugriff von außen zu gewährleisten. Damit wird sichergestellt, dass der Betrieb der Anlage für mehrere Jahrzehnte höhster Sicherheit abgewickelt werden kann.
